Kröfur verkefnisins

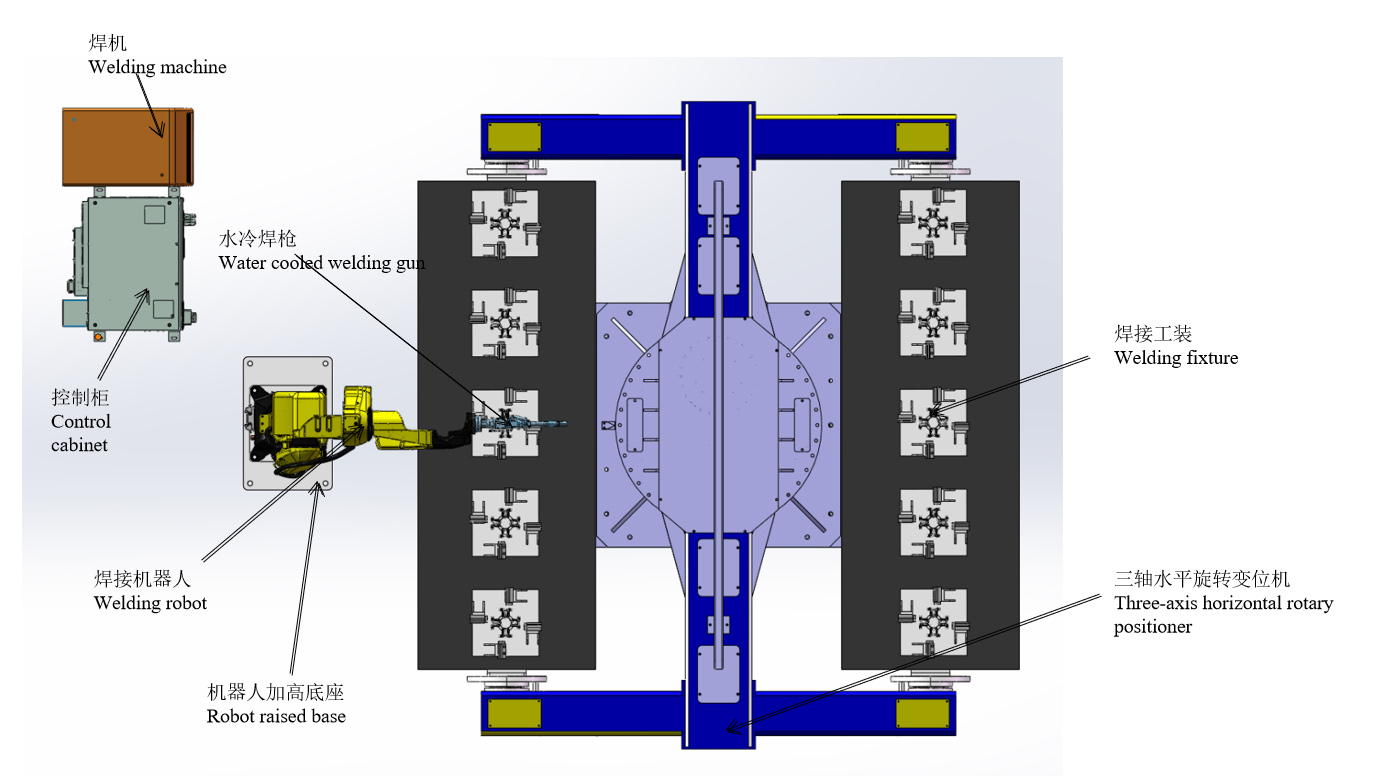

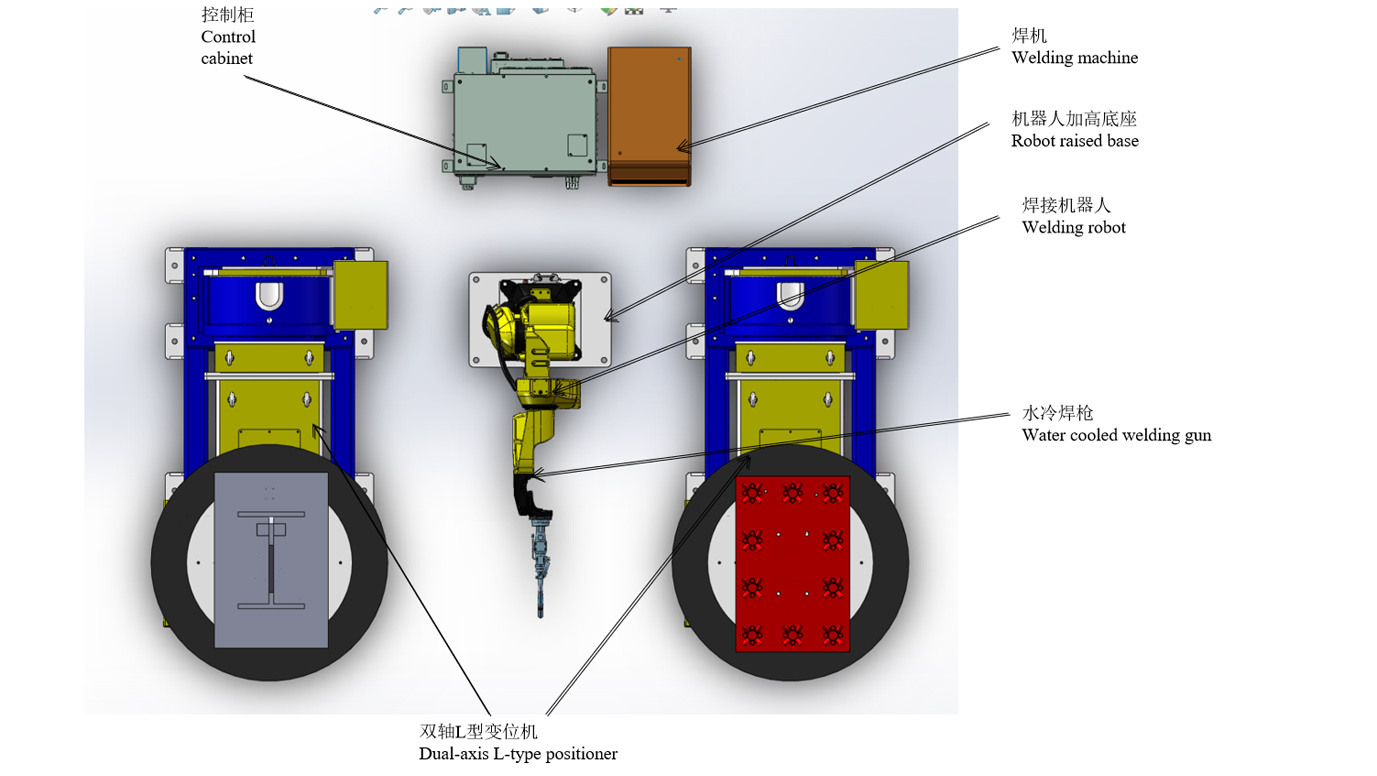

Heildarútlit og 3D líkan
Athugið: Skýringarmyndin er eingöngu notuð til að lýsa uppsetningu og sýnir ekki efnislega uppbyggingu búnaðarins. Nákvæm stærð skal ákvörðuð út frá aðstæðum viðskiptavinarins á staðnum.
Líkamleg teikning vinnustykkis og 3D líkan
Teikning og þrívíddarlíkan af vinnustykki
Skipulag kerfisins
Verkflæði
Skilyrði fyrir notkun vinnustöðvar
(1) Setjið vinnustykkið handvirkt í staðsetningartækið og festið það samkvæmt kröfum.
(2) Eftir að öll tæki eru kveikt og engin viðvörun birtist skaltu undirbúa uppsetningu.
(3) Vélmennið stoppar við upphaf vinnunnar og keyrsluforrit vélmennisins er samsvarandi framleiðsluforrit.
Suðuferli ermasamsetningar
1. Setjið handvirkt upp fimm sett af ermum á hlið A.
2. Farið handvirkt aftur á öryggissvæðið og ræsið klemmusílindurinn með hnappinum til að herða vinnustykkið.
3. Staðsetningartækið snýst þar til vélmennið á hlið B byrjar að suða.
4. Takið handvirkt niður vinnustykkin sem eru soðin á hlið A, og síðan fimm sett af tromluhlutum.
5. Endurtaktu virkni ofangreindra tengla í hringrás.
Suðutíminn fyrir hvert sett af ermum er 3 mínútur (þar með talið uppsetningartími) og suðutíminn fyrir 10 sett er 30 mínútur.
Suðuferli innfelldrar plötusamsetningar + ermasamsetningar
1. Setjið fyrirfram oddhvössu innfelldu plötuna handvirkt á L-gerð staðsetningarbúnaðarins á hlið A.
2. Ræsihnappur fyrir suðuvélmenni með innbyggðri plötusamsetningu (15 mín./sett). 3.
3. Setjið lausu hluta ermasamstæðunnar handvirkt á L-gerð staðsetningarbúnaðarins á hlið B.
4. Vélmennið heldur áfram að suða ermasamstæðuna eftir að hafa suðið innbyggðu plötusamstæðuna (ermasamstæðan hefur verið suðað í 10 mínútur + handvirk uppsetning vinnustykkisins og punktsuðu vélmennisins í 5 mínútur)
5. Fjarlægðu innbyggðu plötusamstæðuna handvirkt.
6. Handvirk suðu á innbyggðri plötusamstæðu (fjarlæging - punktsuðu - hleðsla innan 15 mínútna)
7. Setjið fyrirfram oddhvössu innfelldu plötuna handvirkt á L-gerð staðsetningarbúnaðarins á hlið A.
8. Fjarlægðu suðuhylkissamstæðuna og settu upp varahlutina
9. Endurtakið virkni ofangreindra tengla í hringrás.
Suðutími á innfelldri plötu er 15 mínútur + suðutími á ermasamsetningu er 15 mínútur.
Heildartími 30 mínútur
Kynning á töngskiptatæki
Suðutími vélmennisins við ofangreinda takta er sá besti án þess að stoppa. Samkvæmt 8 klukkustundum á dag og tveimur starfsmönnum er afköst tveggja samsetninga samtals 32 sett á dag.
Til að auka framleiðsluna:
Einum vélmenni er bætt við þriggja ása staðsetningarbúnaðinn á ermasamsetningarstöðinni og breytt í tvöfalda suðuvél. Á sama tíma þarf einnig að bæta við tveimur settum af L-gerð staðsetningarbúnaði og einum setti af vélmennum við samsetningarstöðina fyrir innbyggða plötusamsetningu og ermasamsetningu. Miðað við 8 tíma vinnudag og þrjá starfsmenn er afköst tveggja samsetninga samtals 64 sett á dag.
Búnaðarlisti
| Vara | S/N | Nafn | Magn. | ATHUGASEMDIR |
| Vélmenni | 1 | RH06A3-1490 | 2 sett | Gefið út af Chen Xuan |
| 2 | Stjórnborð vélmenna | 2 sett | ||
| 3 | Upphækkaður grunnur vélmennisins | 2 sett | ||
| 4 | Vatnskæld suðubyssa | 2 sett | ||
| Jaðarbúnaður | 5 | Suðuaflgjafi MAG-500 | 2 sett | Gefið út af Chen Xuan |
| 6 | Tvíása L-gerð staðsetningarbúnaður | 2 sett | ||
| 7 | Þriggja ása lárétt snúningsstöðumælir | 1 sett | Gefið út af Chen Xuan | |
| 8 | Festingarbúnaður | 1 sett | ||
| 9 | Byssuhreinsir | Setja | Valfrjálst | |
| 10 | Rykhreinsibúnaður | 2 sett | ||
| 11 | Öryggisgirðing | 2 sett | ||
| Tengd þjónusta | 12 | Uppsetning og gangsetning | 1 vara | |
| 13 | Umbúðir og flutningar | 1 vara | ||
| 14 | Tæknileg þjálfun | 1 vara |
Tæknilegar upplýsingar
Innbyggð vatnskæld suðubyssa
1) Hver suðubyssa skal fara í gegnum þríþættar mælingar til að tryggja nákvæmni víddarinnar;
2) R-hluti suðubyssunnar er gerður með blautvaxsteypuaðferð, sem mun ekki afmyndast vegna mikils hitastigs sem myndast við suðu;
3) Jafnvel þótt suðubyssan rekist á vinnustykkið og festinguna meðan á notkun stendur, þá beygist suðubyssan ekki og ekki þarf að leiðrétta hana aftur;
4) Bæta áhrif réttingargassins;
5) Nákvæmni eins tunnu er innan við 0,05;
6) Myndin er eingöngu til viðmiðunar og er háð endanlegri ákvörðun.
Tvíása L-gerð staðsetningarbúnaður
Staðsetningarbúnaður er sérstakur suðubúnaður sem hentar til að færa snúningshluta vinnuhluta til að ná kjörstöðu og suðuhraða. Hann er hægt að nota með stjórntæki og suðuvél til að mynda sjálfvirka suðumiðstöð og einnig til að færa vinnustykkið handvirkt. Breytileg afköst með breytilegri tíðni eru notuð til að snúa vinnuborðinu með mikilli nákvæmni í hraðastillingu. Fjarstýringarkassinn getur fjarstýrt vinnuborðinu og einnig er hægt að tengja hann við stjórnkerfi stjórntækis og suðuvélar til að ná samtengdri virkni. Suðustaðsetningarbúnaðurinn samanstendur almennt af snúningsbúnaði og veltibúnaði vinnuborðsins. Vinnustykkið sem er fest á vinnuborðið getur náð tilskildum suðu- og samsetningarhorni með því að lyfta, snúa og snúa vinnuborðinu. Vinnuborðið snýst í breytilega tíðni, þrepalausa hraðastillingu, sem getur náð viðunandi suðuhraða.
Myndirnar eru eingöngu til viðmiðunar og eru háðar endanlegri hönnun.
Þriggja ása lárétt snúningsstöðumælir
1) Þriggja ása lárétt snúningsstöðubúnaður samanstendur aðallega af samþættum föstum grunni, snúningsspindlakassa og halakassa, suðugrind, servómótor og nákvæmnislækkunarbúnaði, leiðandi vélbúnaði, hlífðarhlíf og rafstýringarkerfi o.s.frv.
2) Með því að stilla mismunandi servómótora er hægt að stjórna staðsetningartækinu lítillega í gegnum vélmennaleiðbeinandann eða utanaðkomandi stjórnkassa;
3) Nauðsynlegt suðu- og samsetningarhorn er náð með því að snúa vinnustykkinu sem er fest á vinnuborðið;
4) Snúningur vinnuborðsins er stjórnaður af servómótor, sem getur náð kjörhraða suðu;
5) Myndir eru eingöngu til viðmiðunar og eru háðar endanlegri hönnun;
Suðuaflgjafi
Það er hentugt fyrir suðu, yfirlappun, hornsamskeyti, rörplötusamskeyti, tengingu við gatnamót og aðrar samskeytagerðir og getur framkvæmt allar stöðusuðu.
Öryggi og áreiðanleiki
Suðuvélin og vírfóðrarinn eru búin ofstraums-, ofspennu- og ofhitavörn. Þau hafa staðist rafsegulfræðilega og rafmagnsprófanir sem krafist er samkvæmt landsstaðlinum GB/T 15579 og 3C vottun til að tryggja áreiðanleika og öryggi í notkun.
Orkusparnaður og umhverfisvernd
Hægt er að stilla gasgreiningartímann, tímann fyrir fyrirfram gasgjöf og tímann fyrir seinkuð gasgjöf til að tryggja sanngjarna gasnotkun. Ef suðuvélin fer ekki í suðustöðu innan 2 mínútna (tímastillanlegur) fer hún sjálfkrafa í dvalastöðu. Slökkvið á viftunni og minnkið orkunotkunina.
Myndin er eingöngu til viðmiðunar og er háð endanlegri ákvörðun.
Suðuaflgjafi
Tæki til að þrífa byssur og úða sílikonolíu og vírklippitæki
1) Úðabúnaður fyrir sílikonolíu á hreinsunarstöð byssunnar notar tvöfaldan stút fyrir krossúðun, þannig að sílikonolía nái betur að innra yfirborði stúts suðubrennarans og tryggir að suðuslagg festist ekki við stútinn.
2) Tækin fyrir hreinsun byssunnar og úðabúnaðinn fyrir sílikonolíu eru hönnuð á sama stað og vélmennið getur lokið úðabúnaðinum fyrir sílikonolíu og hreinsun byssunnar með aðeins einni aðgerð.
3) Hvað varðar stjórnun þarf byssuhreinsunar- og sílikonolíuúðunartækið aðeins ræsimerki og hægt er að ræsa það samkvæmt tilgreindri aðgerðaröð.
4) Vírskurðarbúnaðurinn notar sjálfvirka suðubyssu, sem útilokar þörfina á að nota segulloka til að stjórna honum og einfaldar rafmagnsuppsetninguna.
5) Hægt er að setja vírskurðartækið upp sérstaklega eða setja það upp á byssuhreinsunar- og sílikonolíuúðunartækið til að mynda samþætt tæki, sem sparar ekki aðeins uppsetningarrými heldur gerir einnig uppsetningu og stjórnun gasleiðarinnar mjög einfalda.
6) Myndin er eingöngu til viðmiðunar og er háð endanlegri ákvörðun.
Öryggisgirðing
1. Setjið upp hlífðargirðingar, öryggishurðir eða öryggisgrindur, öryggislása og annan búnað og framkvæmið nauðsynlega samlæsingarvörn.
2. Öryggishurð skal vera sett í rétta stöðu verndargirðingarinnar. Allar hurðir skulu vera búnar öryggisrofum og hnöppum, endurstillingarhnappi og neyðarstöðvunarhnappi.
3. Öryggishurðin er tengd við kerfið með öryggislás (rofa). Þegar öryggishurðin opnast óeðlilega stöðvar kerfið virkni og gefur frá sér viðvörun.
4. Öryggisráðstafanir tryggja öryggi starfsfólks og búnaðar með vélbúnaði og hugbúnaði.
5. Aðili A getur sjálfur útvegað öryggisgirðinguna. Mælt er með að nota hágæða suðugrind og baka gula viðvörunarmálningu á yfirborðið.
Rafmagnsstýringarkerfi
1. Inniheldur kerfisstýringu og merkjasamskipti milli búnaðar, þar á meðal skynjara, snúrur, raufar, rofa o.s.frv.;
2. Sjálfvirka einingin er hönnuð með þriggja lita viðvörunarljósi. Við venjulega notkun lýsir þriggja lita ljósið grænu; ef einingin bilar mun þriggja lita ljósið sýna rauða viðvörunarljós með tímanum;
3. Neyðarstöðvunarhnappar eru á stjórnborði vélmennisins og kennsluboxinu. Í neyðartilvikum er hægt að ýta á neyðarstöðvunarhnappinn til að virkja neyðarstöðvun kerfisins og senda út viðvörunarmerki á sama tíma;
4. Hægt er að setja saman fjölbreytt forrit í gegnum kennslutækið, mörg forrit geta verið sett saman, sem geta uppfyllt kröfur um uppfærslu á vörum og nýjar vörur;
5. Öll neyðarstöðvunarmerki alls stjórnkerfisins og öryggislásarmerki milli vinnslubúnaðar og vélmenna eru tengd öryggiskerfinu og læst í gegnum stjórnforritið;
6. Stýrikerfið nær að tengja merkjasendingar milli rekstrarbúnaðar eins og vélmennis, hleðslutunnu, griptækis og vinnslutækja.
7. Vélakerfið þarf að geta skipt merkjum við vélmenni.
Rekstrarumhverfi (veitt af aðila A)
| Rafmagnsgjafi | Aflgjafi: þriggja fasa fjögurra víra AC380V ± 10%, spennusveiflur ± 10%, tíðni: 50Hz; Aflgjafi stjórnskáps vélmennisins þarf að vera búinn sjálfstæðum loftrofa; Stjórnskápur vélmennisins verður að vera jarðtengdur með jarðmótstöðu minni en 10Ω; Virk fjarlægð milli aflgjafans og rafmagnsstjórnskáps vélmennisins er innan við 5 metra. |
| Loftgjafi | Þrýstiloftið skal síað til að fjarlægja raka og óhreinindi og úttaksþrýstingurinn eftir að það hefur farið í gegnum þríþrýstiloftið skal vera 0,5 ~ 0,8 Mpa; Virk fjarlægð milli loftgjafans og vélmennisins er innan við 5 metra. |
| Grunnur | Hefðbundið sementsgólf verkstæðis aðila A skal notað til meðhöndlunar og uppsetningargrunnur hvers búnaðar skal festur við jörðina með útvíkkunarboltum; Styrkur steypu: 210 kg/cm²; Þykkt steypu: meiri en 150 mm; Ójöfnur í grunni: minni en ±3 mm. |
| Umhverfisaðstæður | Umhverfishitastig: 0~45°C; Rakastig: 20%~75%RH (engin þétting); Titringshröðun: minni en 0,5G |
| Annað | Forðist eldfim og ætandi lofttegundir og vökva og skvettið ekki olíu, vatni, ryki o.s.frv.; Haldið frá rafmagnshávaða. |
